ZVG020 |
m² |
Rehabilitació energètica de façana, amb aïllament tèrmic i revestiment exterior de façana ventilada de plaques de gres porcellànic. Sistema "GRESPANIA". |
151,61€ |
|

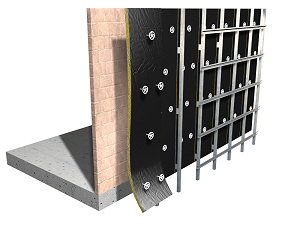

Rehabilitació energètica de façana. AÏLLAMENT TÈRMIC: panell de llana mineral, segons UNE-EN 13162, de 40 mm d'espessor, revestit per una de les seves cares amb un vel negre, resistència tèrmica 1,1 m²K/W, conductivitat tèrmica 0,035 W/(mK), col·locat a topall, fixat mecànicament sobre façana existent; REVESTIMENT EXTERIOR DE FAÇANA VENTILADA: de rajoles ceràmiques de gres de porcellana, estil ciment, sèrie Meteor "GRESPANIA", acabat brillant, color antracita, 30x60 cm i 10 mm de gruix, capacitat d'absorció d'aigua E<0,5%, grup BIa, segons UNE-EN 14411, resistència al lliscament 15<Rd<=35 segons UNE-ENV 12633, lliscabilitat classe 1 segons CTE, capacitat d'absorció d'aigua E<0,5%, grup BIa, segons UNE-EN 14411, amb resistència al lliscament 15<Rd<=35 segons UNE-ENV 12633 i lliscabilitat classe 1 segons CTE; col·locació mitjançant el sistema d'ancoratge vist de grapa DGV, amb DAU núm. 10/065 A, sobre subestructura de suport d'aliatge d'alumini EN AW-6063 T6. Inclús cinta autoadhesiva per al segellat de junts entre panells aïllants i tirafons i ancoratges mecànics d'expansió d'acer inoxidable A2, per a la fixació de la subestructura suport. El preu no inclou la preparació de la superfície suport ni la resolució de punts singulars. |
|
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
|
1 |
Materials |
||||
|
mt16lva070b |
m² |
Panell de llana mineral, segons UNE-EN 13162, de 40 mm d'espessor, revestit per una de les seves cares amb un vel negre, resistència tèrmica 1,1 m²K/W, conductivitat tèrmica 0,035 W/(mK), Euroclasse A1 de reacció al foc segons UNE-EN 13501-1. |
1,050 |
5,34 |
5,61 |
|
mt16aaa020ab |
U |
Fixació mecànica per plafons aïllants de llana mineral, col·locats directament sobre la superfície suport. |
4,000 |
0,20 |
0,80 |
|
mt16aaa030 |
m |
Cinta autoadhesiva per closa de juntes. |
0,440 |
0,30 |
0,13 |
|
mt18bgg020gaaf1a |
m² |
Rajola ceràmica de gres de porcellana, estil ciment, sèrie Meteor "GRESPANIA", acabat brillant, color antracita, 30x60 cm i 10 mm de gruix, capacitat d'absorció d'aigua E<0,5%, grup BIa, segons UNE-EN 14411, resistència al lliscament 15<Rd<=35 segons UNE-ENV 12633, lliscabilitat classe 1 segons CTE. |
1,000 |
40,62 |
40,62 |
|
mt19agp100b |
m² |

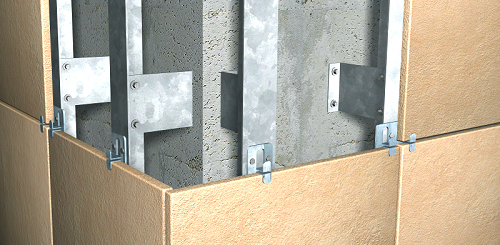

Subestructura suport, per a la sustentació d'el revestiment exterior de plaques ceràmiques mitjançant el sistema d'ancoratge vist de grapa DGV "GRESPANIA", formada per: perfils verticals en T i en L, d'alumini extrudit d'aliatge 6063 amb tractament tèrmic T6, esquadres de càrrega i esquadres de recolzament, d'alumini extrudit d'aliatge 6063 amb tractament tèrmic T6, i grapes amb ungla vista, d'acer inoxidable AISI 304; amb cargols autotaladrants d'acer inoxidable A2 o reblons d'alumini per a la fixació de les grapes als perfils verticals i dels perfils verticals a les esquadres, adhesiu de poliuretà per a la fixació del revestiment a la subestructura suport, tirafons d'acer inoxidable A2 i tacs de niló per a la fixació dels perfils al full principal i ancoratges mecànics d'expansió, d'acer inoxidable A2 per a la fixació dels perfils al forjat. |
1,000 |
33,66 |
33,66 |
|
Subtotal materials: |
80,82 |
||||
|
2 |
Mà d'obra |
||||
|
mo054 |
h |
Oficial 1ª muntador d'aïllaments. |
0,160 |
25,32 |
4,05 |
|
mo101 |
h |
Ajudant muntador d'aïllaments. |
0,160 |
21,75 |
3,48 |
|
mo052 |
h |
Oficial 1ª muntador de sistemes de façanes prefabricades. |
1,281 |
25,32 |
32,43 |
|
mo099 |
h |
Ajudant muntador de sistemes de façanes prefabricades. |
1,281 |
21,75 |
27,86 |
|
Subtotal mà d'obra: |
67,82 |
||||
|
3 |
Costos directes complementaris |
||||
|
% |
Costos directes complementaris |
2,000 |
148,64 |
2,97 |
|
|
Cost de manteniment decennal: 34,87€ en els primers 10 anys. |
Costos directes (1+2+3): |
151,61 |
|||
|
Referència norma UNE i Títol de la norma transposició de norma harmonitzada |
Aplicabilitat(a) |
Obligatorietat(b) |
Sistema(c) |
|
UNE-EN 13162:2013/A1:2015 |
10.7.2015 |
10.7.2016 |
1/3/4 |
|
Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación. |
|||
|
UNE-EN 14411:2013 |
1.7.2013 |
1.7.2014 |
3/4 |
|
Baldosas cerámicas. Definiciones, clasificación, características, evaluación de la conformidad y marcado. |
(a) Data d'aplicabilitat de la norma harmonitzada i inici del període de coexistència
(b) Data final del període de coexistència / entrada en vigor marcat CE
(c) Sistema d'avaluació i verificació de la constància de les prestacions
Plec de condicions
|
UNITAT D'OBRA ZVG020: REHABILITACIÓ ENERGÈTICA DE FAÇANA, AMB AÏLLAMENT TÈRMIC I REVESTIMENT EXTERIOR DE FAÇANA VENTILADA DE PLAQUES DE GRES PORCELLÀNIC. SISTEMA "GRESPANIA". CARACTERÍSTIQUES TÈCNIQUES Rehabilitació energètica de façana. AÏLLAMENT TÈRMIC: panell de llana mineral, segons UNE-EN 13162, de 40 mm d'espessor, revestit per una de les seves cares amb un vel negre, resistència tèrmica 1,1 m²K/W, conductivitat tèrmica 0,035 W/(mK), col·locat a topall, fixat mecànicament sobre façana existent; REVESTIMENT EXTERIOR DE FAÇANA VENTILADA: de rajoles ceràmiques de gres de porcellana, estil ciment, sèrie Meteor "GRESPANIA", acabat brillant, color antracita, 30x60 cm i 10 mm de gruix, capacitat d'absorció d'aigua E<0,5%, grup BIa, segons UNE-EN 14411, resistència al lliscament 15<Rd<=35 segons UNE-ENV 12633, lliscabilitat classe 1 segons CTE, capacitat d'absorció d'aigua E<0,5%, grup BIa, segons UNE-EN 14411, amb resistència al lliscament 15<Rd<=35 segons UNE-ENV 12633 i lliscabilitat classe 1 segons CTE; col·locació mitjançant el sistema d'ancoratge vist de grapa DGV, amb DAU núm. 10/065 A, sobre subestructura de suport d'aliatge d'alumini EN AW-6063 T6. Inclús cinta autoadhesiva per al segellat de junts entre panells aïllants i tirafons i ancoratges mecànics d'expansió d'acer inoxidable A2, per a la fixació de la subestructura suport. CRITERI D'AMIDAMENT EN PROJECTE Superfície mesurada segons documentació gràfica de Projecte, sense deduir forats menors de 1 m², deduint el 50% dels buits entre 1 i 2 m² i el 100% dels buits majors de 2 m², afegint a canvi, en aquests últims, la superfície de la part interior del buit, corresponent al desenvolupament de brancals i llindes. En els buits que no es dedueixin, o que es dedueixin parcialment, estan inclosos els treballs de realitzar la superfície interior del buit. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Es comprovarà que el suport està net, amb absència de pols, grassa i matèries estranyes, i que té una duresa suficient per a que pugui servir d'ancoratge al sistema. No s'aplicarà en suports saturats d'aigua, havent de retardar la seva aplicació fins que els porus estiguin lliures d'aigua. AMBIENTALS. Se suspendran els treballs quan la temperatura ambient sigui inferior a 5°C o superior a 40°C, plogui, neu o la velocitat del vent sigui superior a 50 km/h. DEL CONTRACTISTA. La posada en obra del sistema només podrà ser realitzada per empreses especialitzades i qualificades, reconegudes pel fabricant i sota el seu control tècnic, seguint en tot moment les especificacions incloses en el seu corresponent DAU. Haurà rebut l'acceptació prèvia, per part de l'instal·lador del sistema de façana ventilada, del correcte acabat del parament suport. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Replanteig de l'aïllament. Tall i preparació de l'aïllament. Fixació de l'aïllament. Replanteig de les juntes de dilatació i draps de treball. Replanteig de l'especejament del revestiment i dels punts d'ancoratge de la subestructura suport. Fixació de la subestructura suport al full principal i al forjat. Preparació del revestiment. Aplomat, anivellament i alineació del revestiment. Fixació definitiva del revestiment a la subestructura suport. Realització de tots els treballs necessaris per a la resolució dels buits. Neteja final del parament. CONDICIONS DE TERMINACIÓ. El conjunt serà resistent i estable enfront a les accions, tant exteriors com provocades pel propi edifici. CONSERVACIÓ I MANTENIMENT. Es protegirà durant les operacions que poguessin ocasionar-li taques o danys mecànics. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà la superfície realment executada segons especificacions de Projecte, sense deduir forats menors de 1 m², deduint el 50% dels buits entre 1 i 2 m² i el 100% dels buits majors de 2 m², afegint a canvi, en aquests últims, la superfície de la part interior del buit, corresponent al desenvolupament de brancals i llindes. En els buits que no es dedueixin, o que es dedueixin parcialment, estan inclosos els treballs de realitzar la superfície interior del buit. CRITERI DE VALORACIÓ ECONÒMICA El preu no inclou la preparació de la superfície suport ni la resolució de punts singulars. |
Residus generats
|
Codi LER |
Tipus |
Pes (kg) |
Volum (l) |
|
17 06 04 |
Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03. |
0,081 |
0,135 |
|
17 01 03 |
Teules i materials ceràmics. |
1,396 |
1,117 |
|
Residus generats: |
1,477 |
1,252 |
|
|
15 01 01 |
Envasos de paper i cartró. |
0,193 |
0,257 |
|
17 02 03 |
Plàstic. |
0,025 |
0,042 |
|
17 02 01 |
Fusta. |
0,135 |
0,123 |
|
Envasos: |
0,353 |
0,422 |
|
|
Total residus: |
1,830 |
1,674 |
