ZVU010

m²

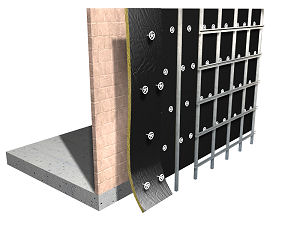

Sistema FV Krion "BUTECH" de plaques compactes, per a revestiment exterior de façana existent.

488,93€

Rehabilitació energètica de façana, mitjançant revestiment exterior amb càmera d'aire ventilada, Sistema FV Krion "BUTECH", compost de plaques compactes de gran format formades per ATH (trihidrat d'alúmina) i resines polimèrics d'alta resistència, KRION Lux de "PORCELANOSA GRUPO", sèrie Stone acabat Stone White de 2480x750x11 mm, col·locades amb junta correguda mitjançant el sistema FV Krion de "BUTECH" i aïllament de panell de llana mineral, segons UNE-EN 13162, de 40 mm d'espessor, revestit per una de les seves cares amb un vel negre, fixat mecànicament.

Descompost

Ud

Descomposició

Rend.

Preu unitari

Preu partida

mt16lva070b

m²

Panell de llana mineral, segons UNE-EN 13162, de 40 mm d'espessor, revestit per una de les seves cares amb un vel negre, resistència tèrmica 1,1 m²K/W, conductivitat tèrmica 0,035 W/(mK).

1,050

5,24

5,50

mt16aaa020ab

Ut

Fixació mecànica per plafons aïllants de llana mineral, col·locats directament sobre la superfície suport.

4,000

0,20

0,80

mt16aaa030

m

Cinta autoadhesiva per closa de juntes.

0,440

0,30

0,13

mt12mss010aa

m²

Revestiment de plaques compactes de gran format formades per ATH (trihidrat d'alúmina) i resines polimèrics d'alta resistència, KRION Lux de "PORCELANOSA GRUPO", sèrie Stone acabat Stone White de 2480x750x11 mm, col·locat amb junta correguda mitjançant el sistema FV Krion de "BUTECH", inclús p/p de casquet d'acer inoxidable, perfil en T i separador en L d'alumini d'alta qualitat, cargolam perfil-separador d'acer inoxidable amb tac mecànic, cargols autotrepants perfil-casquet d'acer inoxidable AISI 304, perfileria per a vores, arrencades, separadors, escapçadures i mecanitzat dels perfils.

1,050

372,00

390,60

mo053

h

Oficial 1ª muntador d'aïllaments.

0,164

24,08

3,95

mo099

h

Ajudant muntador d'aïllaments.

0,164

20,68

3,39

mo051

h

Oficial 1ª muntador de sistemes de façanes prefabricades.

1,363

24,08

32,82

mo097

h

Ajudant muntador de sistemes de façanes prefabricades.

1,363

20,68

28,19

%

Mitjans auxiliars

2,000

465,38

9,31

%

Costos indirectes

3,000

474,69

14,24

Cost de manteniment decennal: 112,45€ en els primers 10 anys.

Total:

488,93

Referència norma UNE i Títol de la norma transposició de norma armonitzada

Aplicabilitat

(1)

Obligatorietat

(2)

Sistema

(3)

UNE-EN 13162:2013

1.9.2013

1.9.2013

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNITAT D'OBRA ZVU010: SISTEMA FV KRION "BUTECH" DE PLAQUES COMPACTES, PER A REVESTIMENT EXTERIOR DE FAÇANA EXISTENT.

CARACTERÍSTIQUES TÈCNIQUES

Rehabilitació energètica de façana, mitjançant revestiment exterior amb càmera d'aire ventilada, Sistema FV Krion "BUTECH", compost de plaques compactes de gran format formades per ATH (trihidrat d'alúmina) i resines polimèrics d'alta resistència, KRION Lux de "PORCELANOSA GRUPO", sèrie Stone acabat Stone White de 2480x750x11 mm, col·locades amb junta correguda mitjançant el sistema FV Krion de "BUTECH", inclús p/p de casquet d'acer inoxidable, perfil en T i separador en L d'alumini d'alta qualitat, cargolam perfil-separador d'acer inoxidable amb tac mecànic, cargols autotrepants perfil-casquet d'acer inoxidable AISI 304, perfileria per a vores, arrencades, separadors, escapçadures i mecanitzat dels perfils i aïllament de panell de llana mineral, segons UNE-EN 13162, de 40 mm d'espessor, revestit per una de les seves cares amb un vel negre, resistència tèrmica 1,1 m²K/W, conductivitat tèrmica 0,035 W/(mK), col·locat a topall per evitar ponts tèrmics, fixat mecànicament i posterior segellat de totes les unions entre plafons amb cinta de segellat de juntes. Fins i tot p/p de revestiment de llindes, escopidors, brancals i queixals, junts, execució de trobades i peces especials.

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada segons documentació gràfica de Projecte, deduint els buits de superfície major de 1 m², afegint a canvi la superfície de la part interior del buit, corresponent al desenvolupament de brancals i llindes. No s'ha incrementat l'amidament per trencaments i retallades, ja que en la descomposició s'ha considerat un 5% més de peces.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà durant les operacions que poguessin ocasionar-li taques o danys mecànics. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà la superfície realment executada segons especificacions de Projecte, deduint els buits de superfície major de 1 m², afegint a canvi la superfície de la part interior del buit, corresponent al desenvolupament de brancals i llindes.

Codi LER

Residus generats

Pes (kg)

Volum (l)

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,134

0,223

17 01 03

Teules i materials ceràmics.

1,040

0,832

Residus generats:

1,174

1,055

15 01 01

Envasos de paper i cartró.

0,225

0,300

17 02 03

Plàstic.

0,025

0,042

17 02 01

Fusta.

0,176

0,160

Envasos:

0,426

0,502

Total residus:

1,600

1,557
