FLG020 |
m² |

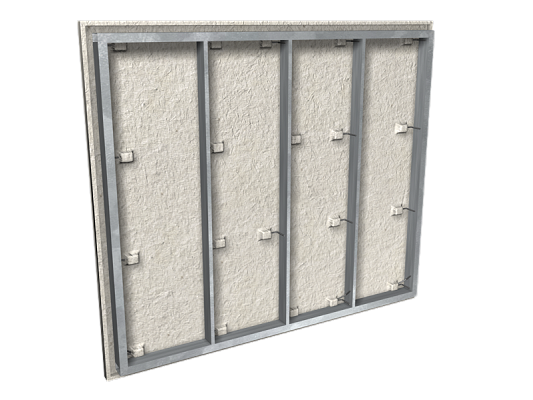

Façana lleugera de panell simple de GRC amb bastidor metàl·lic, tipus Stud Frame. |
198,32€ |
Façana lleugera de panell simple de GRC amb bastidor metàl·lic, tipus Stud Frame, de 120 mm de gruix total, 3,3 m d'amplada màxima i 20 m² de superfície màxima, format per una làmina de GRC, de 10 mm d'espessor, textura llisa, color blanc, emmarcada en un bastidor metàl·lic de perfils tubulars d'acer zincat, de secció rectangular, amb una separació entre perfils de 600 mm, amb inclusió o delimitació de buits; fixació dels panells al forjat amb elements metàl·lics de connexió, fixats a la vegada mitjançant soldadura. Inclús emprimació, silicona neutra i cordó d'escuma de polietilè expandit de cel·les tancades per al segellat de junts. El preu inclou les soldadures. |
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
1 |
Materials |
||||
mt12pgg020ab |
m² |
Panell simple de GRC amb bastidor metàl·lic, tipus Stud Frame, de 120 mm de gruix total, 3,3 m d'amplada màxima i 20 m² de superfície màxima, format per una làmina de GRC, de 10 mm d'espessor, textura llisa, color blanc, emmarcada en un bastidor metàl·lic de perfils tubulars d'acer zincat, de secció rectangular, amb una separació entre perfils de 600 mm; amb una placa metàl·lica incorporada en la cara posterior, per a la fixació mitjançant soldadura del panell als elements metàl·lics de connexió; amb el preu incrementat el 5% en concepte de peces especials per a la resolució de punts singulars. |
1,000 |
170,63 |
170,63 |
mt12pgg100b |
U |
Repercussió, per m² de façana de panell de GRC, de peces especials i elements metàl·lics per a connexió entre panells i entre panells i elements estructurals, emprimació, silicona neutra i cordó d'escuma de polietilè expandit de cel·les tancades per al segellat de junts. |
1,000 |
3,00 |
3,00 |
Subtotal materials: |
173,63 |
||||
2 |
Equip i maquinària |
||||
mq07gte010c |
h |
Grua autopropulsada de braç telescòpic amb una capacitat d'elevació de 30 t i 27 m d'altura màxima de treball. |
0,030 |
75,04 |
2,25 |
mq08sol020 |
h |
Equip i elements auxiliars per soldadura elèctrica. |
0,100 |
3,42 |
0,34 |
Subtotal equip i maquinària: |
2,59 |
||||
3 |
Mà d'obra |
||||
mo050 |
h |
Oficial 1ª muntador de panells prefabricats de formigó. |
0,270 |
29,34 |
7,92 |
mo097 |
h |
Ajudant muntador de panells prefabricats de formigó. |
0,270 |
25,28 |
6,83 |
mo019 |
h |
Oficial 1ª soldador. |
0,120 |
28,86 |
3,46 |
Subtotal mà d'obra: |
18,21 |
||||
4 |
Costos directes complementaris |
||||
% |
Costos directes complementaris |
2,000 |
194,43 |
3,89 |
|
Cost de manteniment decennal: 13,88€ en els primers 10 anys. |
Costos directes (1+2+3+4): |
198,32 |
Plec de condicions
UNITAT D'OBRA FLG020: FAÇANA LLEUGERA DE PANELL SIMPLE DE GRC AMB BASTIDOR METÀL·LIC, TIPUS STUD FRAME. CARACTERÍSTIQUES TÈCNIQUES Façana lleugera de panell simple de GRC amb bastidor metàl·lic, tipus Stud Frame, de 120 mm de gruix total, 3,3 m d'amplada màxima i 20 m² de superfície màxima, format per una làmina de GRC, de 10 mm d'espessor, textura llisa, color blanc, emmarcada en un bastidor metàl·lic de perfils tubulars d'acer zincat, de secció rectangular, amb una separació entre perfils de 600 mm, amb inclusió o delimitació de buits; fixació dels panells al forjat amb elements metàl·lics de connexió, fixats a la vegada mitjançant soldadura. Inclús emprimació, silicona neutra i cordó d'escuma de polietilè expandit de cel·les tancades per al segellat de junts. NORMATIVA D'APLICACIÓ Execució:
CRITERI D'AMIDAMENT EN PROJECTE Superfície mesurada segons documentació gràfica de Projecte, sense duplicar cantonades ni encontres, deduint els buits de superfície major de 3 m². CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Es comprovarà que s'ha acabat l'execució completa de l'estructura, que el suport ha fargat totalment, i que està sec i net de qualsevol resta d'obra. Es compliran les especificacions del fabricant relatives a la manipulació i col·locació. AMBIENTALS. Se suspendran els treballs quan la temperatura ambient sigui inferior a 5°C o superior a 40°C, plogui, neu o la velocitat del vent sigui superior a 50 km/h. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Replanteig de panells i elements d'ancoratge. Posicionat del panell en el seu lloc de col·locació. Aplom i apuntalament del panell. Fixació dels ancoratges amb soldadura. Resolució de punts singulars. Repàs de panells. Segellat de junts. CONDICIONS DE TERMINACIÓ. El conjunt quedarà aplomat, ben ancorat a l'estructura de suport i serà estanc. CONSERVACIÓ I MANTENIMENT. Es protegirà durant les operacions que poguessin ocasionar-li taques o danys mecànics. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà la superfície realment executada segons especificacions de Projecte, sense duplicar cantonades ni encontres, deduint els buits de superfície major de 3 m². CRITERI DE VALORACIÓ ECONÒMICA El preu inclou les soldadures. |
Residus generats
Codi LER |
Tipus |
Pes (kg) |
Volum (l) |
17 01 01 |
Formigó (formigons, morters i prefabricats). |
0,378 |
0,252 |
Residus generats: |
0,378 |
0,252 |
|
17 02 03 |
Plàstic. |
0,300 |
0,500 |
17 02 01 |
Fusta. |
0,841 |
0,765 |
Envasos: |
1,141 |
1,265 |
|
Total residus: |
1,519 |
1,517 |
