IMC010

U

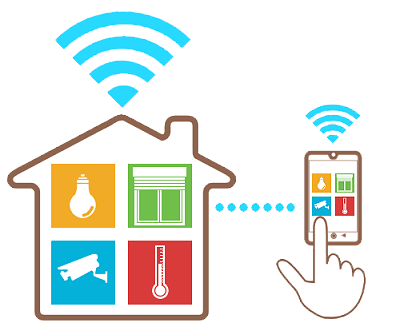

Sistema domòtic obert KNX.

13.185,60€

Sistema domòtic obert KNX, amb mecanismes de material termoplàstic color blanc acabat brillant, amb capacitat per al control dels següents dispositius d'un habitatge: IL·LUMINACIÓ: encesa i apagat de fins a 8 punts i regulació de fins a 64 punts a través de protocol DALI; PERSIANES: fins a 8 persianes; ALARMES TÈCNIQUES: compostes per un detector d'incendis i un detector de presència; CLIMATITZACIÓ PER TERRA RADIANT: fins a 6 estances amb mesurament de temperatura individual en cada mecanisme. Inclús caixes per a mecanisme, cablejat sota tub protector de PVC flexible, font d'alimentació, dispositiu multifuncional amb pantalla TFT de 6", possibilitat de connexió a videoporter compatible, polsador multifunció i possibilitat de control remot a través de dispositiu mòbil.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt33gik030ab

U

Mecanisme per a polsador amb protocol de comunicació KNX, amb tecla de material termoplàstic color blanc acabat brillant, amb sensor de temperatura i born de connexió i derivació KNX, per a encastar.

16,000

96,10

1.537,60

mt33gik040ab

U

Mecanisme per a polsador per a gestió de persianes amb protocol de comunicació KNX, amb tecla de material termoplàstic color blanc acabat brillant, amb símbols de fletxa, amb sensor de temperatura i born de connexió i derivació KNX, per a encastar.

8,000

98,50

788,00

mt33gik060a

U

Mecanisme per a connexió a bus amb protocol de comunicació KNX, amb born de connexió i derivació, per a encastar.

2,000

59,11

118,22

mt33gik050a

U

Mòdul polsador de 3 elements per a control de 6 funcions independents amb protocol de comunicació KNX, amb leds indicadors d'estat i sensor de temperatura.

2,000

170,14

340,28

mt33gik061ab

U

Tecla de 3 elements de material termoplàstic color blanc acabat brillant.

2,000

47,48

94,96

mt33gir001aae

U

Marc embellidor per a un element de material termoplàstic color blanc acabat brillant.

26,000

4,24

110,24

mt35gir070b

U

Dispositiu multifuncional de vidre color blanc, amb pantalla TFT de 6" amb display tàctil, connexió i comunicació a través de LAN o WLAN, altaveu i micròfon.

1,000

1.124,73

1.124,73

mt35gir080a

U

Font d'alimentació amb filtre de banda, de 640 mA, per a dispositius amb protocol de comunicació KNX, amb born de connexió i derivació KNX, per a muntatge en carril DIN.

1,000

345,15

345,15

mt35gir090a

U

Servidor de visualització per a terminals mòbils (iOS i Android) i mòdul lògic amb protocol de comunicació KNX, amb 2 connectors femella RJ45 i born de connexió i derivació KNX, per a muntatge en carril DIN.

1,000

939,22

939,22

mt35gir100a

U

Mòdul actuador de commutació per a control de fins a 24 dispositius o de fins a 12 persianes amb protocol de comunicació KNX, de 16 A d'intensitat màxima per a alimentació a 230 V, amb born de connexió i derivació KNX, per a muntatge en carril DIN.

1,000

693,78

693,78

mt35gir110a

U

Mòdul interfície de comunicació amb protocol de comunicació KNX, per a dispositius amb regulació DALI, amb born de connexió i derivació KNX, per a muntatge en carril DIN.

1,000

572,58

572,58

mt35gir120a

U

Mòdul actuador de calefacció amb protocol de comunicació KNX, de fins a 6 circuits independents, amb regulador de temperatura ambient, amb born de connexió i derivació KNX, per a muntatge en carril DIN.

1,000

247,44

247,44

mt41gir130a

U

Detector òptic de fums i tèrmic, de material termoplàstic color blanc, amb alimentació a piles, format per un element sensible a els fums clars i a l'increment lent de la temperatura, segons DIN 14676, marca de qualitat Q Label, amb led d'activació i indicador d'alarma i pila.

1,000

57,03

57,03

mt41gir140a

U

Mòdul d'integració en sistema KNX per a detector òptic de fums i tèrmic amb protocol de comunicació KNX, amb born de connexió i derivació KNX.

1,000

133,19

133,19

mt41gir150a

U

Detector de presència de sostre amb protocol de comunicació KNX, amb sensor d'intensitat lumínica, angle de detecció de 360° amb abast de 5 m, i altura d'instal·lació entre 2,2 i 12 m, amb born de connexió i derivació KNX.

1,000

213,49

213,49

mt35aia010b

m

Tub corbable de PVC, corrugat, de color negre, de 20 mm de diàmetre nominal, per a canalització encastada en obra de fàbrica (parets i sostres). Resistència a la compressió 320 N, resistència a l'impacte 1 joule, temperatura de treball -5°C fins 60°C, amb grau de protecció IP545 segons UNE 20324, no propagador de la flama. Segons UNE-EN 61386-1 i UNE-EN 61386-22.

480,000

0,42

201,60

mt35cun040ba

m

Cable unipolar H07V-K, sent la seva tensió assignada de 450/750 V, reacció al foc classe Eca segons UNE-EN 50575, amb conductor multifilar de coure classe 5 (-K) de 1,5 mm² de secció, amb aïllament de PVC (V), per a circuit C1, il·luminació. Segons UNE 21031-3.

420,000

0,40

168,00

mt35cun210a

m

Cable bus rígid, apantallat, de 4 fils, de 0,8 mm² de secció per fil

200,000

0,80

160,00

mt33cmg010a

U

Caixa universal per a encastar d'1 element, de plàstic ABS autoextingible, lliure de halògens, enllaçable pels quatre costats, de 70x70x42 mm, amb graus de protecció IP30 i IK07, segons IEC 60439, inclús cargols de fixació del mecanisme.

27,000

0,37

9,99

Subtotal materials:

7.855,50

2

Mà d'obra

mo003

h

Oficial 1ª electricista.

35,966

29,34

1.055,24

mo102

h

Ajudant electricista.

35,966

25,25

908,14

mo123

h

Especialista en la posada en marxa d'instal·lacions.

71,932

43,21

3.108,18

Subtotal mà d'obra:

5.071,56

3

Costos directes complementaris

%

Costos directes complementaris

2,000

12.927,06

258,54

Cost de manteniment decennal: 1.977,84€ en els primers 10 anys.

Costos directes (1+2+3):

13.185,60

UNITAT D'OBRA IMC010: SISTEMA DOMÒTIC OBERT KNX.

CARACTERÍSTIQUES TÈCNIQUES

Sistema domòtic obert KNX, amb mecanismes de material termoplàstic color blanc acabat brillant, amb capacitat per al control dels següents dispositius d'un habitatge: IL·LUMINACIÓ: encesa i apagat de fins a 8 punts i regulació de fins a 64 punts a través de protocol DALI; PERSIANES: fins a 8 persianes; ALARMES TÈCNIQUES: compostes per un detector d'incendis i un detector de presència; CLIMATITZACIÓ PER TERRA RADIANT: fins a 6 estances amb mesurament de temperatura individual en cada mecanisme. Inclús caixes per a mecanisme, cablejat sota tub protector de PVC flexible, font d'alimentació, dispositiu multifuncional amb pantalla TFT de 6", possibilitat de connexió a videoporter compatible, polsador multifunció i possibilitat de control remot a través de dispositiu mòbil.

NORMATIVA D'APLICACIÓ

Instal·lació:

CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà de la humitat i del contacte amb materials agressius.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 02 03

Plàstic.

2,112

3,520

17 04 11

Cables diferents dels especificats en el codi 17 04 10.

0,733

0,489

Residus generats:

2,845

4,009

15 01 01

Envasos de paper i cartró.

40,300

53,733

Envasos:

40,300

53,733

Total residus:

43,145

57,742
