LBA030 |
U |
Porta giratòria automàtica, d'acer inoxidable i vidre. |
26.653,37€ |

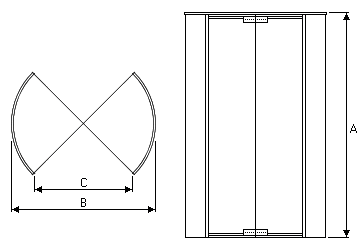

Porta giratòria automàtica motoritzada, d'acer inoxidable i vidre, de 2400 mm d'altura, 1493 mm d'amplada de pas i 2200 mm de diàmetre, amb sistema automàtic antibloqueig, composta de: tambor fix corb amb vidre laminar de 17 mm d'espessor, dotat de rivet de seguretat en ambdues entrades i radars d'obertura automàtica; 4 fulles antipànic de vidre trempat, de 12 mm d'espessor, subjectes mitjançant pivots superior i inferior; sostre interior amb dos panells de vidre laminat, de 18 mm d'espessor; perfils d'acer inoxidable AISI 304, amb raspalls d'estanquitat i anella de fixació d'acer inoxidable al paviment; mecanismes, panell de control, motor amb tapa enregistrable, polsador d'emergència i quadre elèctric de protecció i maniobra. |
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
1 |
Materials |
||||
mt26pes010a |
U |
Porta giratòria automàtica motoritzada, d'acer inoxidable i vidre, de 2400 mm d'altura, 1493 mm d'amplada de pas i 2200 mm de diàmetre, amb sistema automàtic antibloqueig, composta de: tambor fix corb amb vidre laminar de 17 mm d'espessor, dotat de rivet de seguretat en ambdues entrades i radars d'obertura automàtica; 4 fulles antipànic de vidre trempat, de 12 mm d'espessor, subjectes mitjançant pivots superior i inferior; sostre interior amb dos panells de vidre laminat, de 18 mm d'espessor; perfils d'acer inoxidable AISI 304, amb raspalls d'estanquitat i anella de fixació d'acer inoxidable al paviment; mecanismes, panell de control, motor amb tapa enregistrable, polsador d'emergència i quadre elèctric de protecció i maniobra, segons UNE-EN 16005. |
1,000 |
25.300,00 |
25.300,00 |
Subtotal materials: |
25.300,00 |
||||
2 |
Mà d'obra |
||||
mo011 |
h |
Oficial 1ª muntador. |
9,591 |
29,34 |
281,40 |
mo080 |
h |
Ajudant muntador. |
9,591 |
25,28 |
242,46 |
mo055 |
h |
Oficial 1ª vidrier. |
9,591 |
28,33 |
271,71 |
mo003 |
h |
Oficial 1ª electricista. |
1,199 |
29,34 |
35,18 |
Subtotal mà d'obra: |
830,75 |
||||
3 |
Costos directes complementaris |
||||
% |
Costos directes complementaris |
2,000 |
26.130,75 |
522,62 |
|
Cost de manteniment decennal: 7.084,47€ en els primers 10 anys. |
Costos directes (1+2+3): |
26.653,37 |
Plec de condicions
UNITAT D'OBRA LBA030: PORTA GIRATÒRIA AUTOMÀTICA, D'ACER INOXIDABLE I VIDRE. CARACTERÍSTIQUES TÈCNIQUES Porta giratòria automàtica motoritzada, d'acer inoxidable i vidre, de 2400 mm d'altura, 1493 mm d'amplada de pas i 2200 mm de diàmetre, amb sistema automàtic antibloqueig, composta de: tambor fix corb amb vidre laminar de 17 mm d'espessor, dotat de rivet de seguretat en ambdues entrades i radars d'obertura automàtica; 4 fulles antipànic de vidre trempat, de 12 mm d'espessor, subjectes mitjançant pivots superior i inferior; sostre interior amb dos panells de vidre laminat, de 18 mm d'espessor; perfils d'acer inoxidable AISI 304, amb raspalls d'estanquitat i anella de fixació d'acer inoxidable al paviment; mecanismes, panell de control, motor amb tapa enregistrable, polsador d'emergència i quadre elèctric de protecció i maniobra. CRITERI D'AMIDAMENT EN PROJECTE Nombre d'unitats previstes, segons documentació gràfica de Projecte. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Es comprovarà que la fàbrica que rebrà la porta està acabada, a falta de revestiments. AMBIENTALS. Se suspendran els treballs quan plogui, neu o la velocitat del vent sigui superior a 50 km/h. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Neteja i preparació de la superfície suport. Replanteig. Col·locació de l'eix central. Instal·lació de mecanismes, panell de control i motor. Muntatge de les fulles giratòries. Col·locació dels perfils i dels elements d'acabat. Connexionat elèctric. Ajust i fixació de la porta. Posada en marxa. CONDICIONS DE TERMINACIÓ. La unió de la porta amb la fàbrica serà sòlida. La porta quedarà totalment estanca. CONSERVACIÓ I MANTENIMENT. Es protegirà enfront de cops i esquitxades. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte. |
