FCF030

m

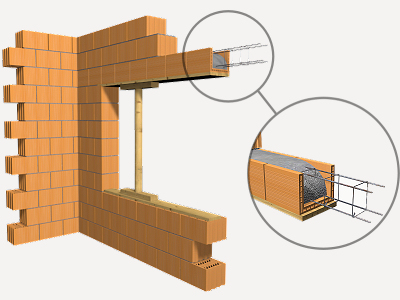

Llinda de fàbrica armada de blocs en "U" ceràmics alleugerits.

21,78€

Llinda de 19 cm d'espessor, de fàbrica armada de blocs en "U" ceràmics alleugerits, 20x19x19 cm, per revestir, resistència a compressió 10 N/mm², rebudes amb morter de ciment industrial, color gris, M-5, subministrat a granel; amb reforç de formigó de replè, HA-25/B/12/IIa, preparat en obra, abocament amb mitjans manuals, i acer UNE-EN 10080 B 500 S, quantia 4,3 kg/m; muntatge i desmuntatge d'estintolament compost per 2 puntals metàl·lics telescòpics, amortitzables en 150 usos i taulers de fusta de pi, amortitzables en 10 usos. El preu inclou l'elaboració de la ferralla (tall, doblegat i conformat d'elements) en taller industrial i el muntatge en el lloc definitiu de la seva col·locació en obra.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt02btr031f

U

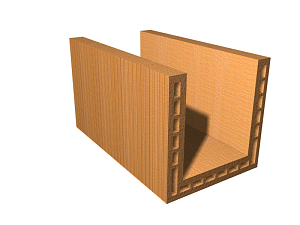

Bloc en "U" ceràmic alleugerit, 20x19x19 cm, per revestir, resistència a compressió 10 N/mm². Segons UNE-EN 771-1.

5,250

0,32

1,68

mt07aco010c

kg

Ferralla elaborada en taller industrial amb acer en barres corrugades, UNE-EN 10080 B 500 S, de varis diàmetres.

4,300

0,81

3,48

mt08var050

kg

Filferro galvanitzat per a lligar, de 1,30 mm de diàmetre.

0,099

1,10

0,11

mt09mif010cb

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-5 (resistència a compressió 5 N/mm²), subministrat a granel, segons UNE-EN 998-2.

0,001

30,98

0,03

mt08aaa010a

m³

Aigua.

0,007

1,50

0,01

mt08cem011a

kg

Ciment Pòrtland CEM II/B-L 32,5 R, color gris, en sacs, segons UNE-EN 197-1.

7,629

0,10

0,76

mt01arg006

t

Sorra de cantera, per a formigó preparat en obra.

0,010

16,79

0,17

mt01arg007a

t

Àrid gruixut homogeneïtzat, de mida màxima 12 mm.

0,021

16,64

0,35

mt50spa050m

m³

Tauló de fusta de pi, dimensions 20x7,2 cm.

0,003

305,00

0,92

mt50spa101

kg

Claus d'acer.

0,050

1,30

0,07

mt50spa081a

U

Puntal metàl·lic telescòpic, de fins a 3 m d'altura.

0,013

13,37

0,17

Subtotal materials:

7,75

2

Equip i maquinària

mq06hor010

h

Formigonera.

0,011

1,68

0,02

mq06mms010

h

Mesclador continu amb sitja, per a morter industrial en sec, subministrat a granel.

0,029

1,73

0,05

Subtotal equip i maquinària:

0,07

3

Mà d'obra

mo021

h

Oficial 1ª construcció en treballs de ram de paleta.

0,191

25,08

4,79

mo114

h

Peó ordinari construcció en treballs de ram de paleta.

0,200

21,69

4,34

mo043

h

Oficial 1ª ferrallista.

0,088

26,20

2,31

mo090

h

Ajudant ferrallista.

0,088

23,79

2,09

Subtotal mà d'obra:

13,53

4

Costos directes complementaris

%

Costos directes complementaris

2,000

21,35

0,43

Cost de manteniment decennal: 0,65€ en els primers 10 anys.

Costos directes (1+2+3+4):

21,78

Referència norma UNE i Títol de la norma transposició de norma harmonitzada

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

UNE-EN 771-1:2011/A1:2016

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNE-EN 197-1:2011

1.7.2012

1.7.2013

1+

Cemento. Parte 1: Composición, especificaciones y criterios de conformidad de los cementos comunes.

UNITAT D'OBRA FCF030: LLINDA DE FÀBRICA ARMADA DE BLOCS EN "U" CERÀMICS ALLEUGERITS.

CARACTERÍSTIQUES TÈCNIQUES

Llinda de 19 cm d'espessor, de fàbrica armada de blocs en "U" ceràmics alleugerits, 20x19x19 cm, per revestir, resistència a compressió 10 N/mm², rebudes amb morter de ciment industrial, color gris, M-5, subministrat a granel; amb reforç de formigó de replè, HA-25/B/12/IIa, preparat en obra, abocament amb mitjans manuals, i acer UNE-EN 10080 B 500 S, quantia 4,3 kg/m; muntatge i desmuntatge d'estintolament compost per 2 puntals metàl·lics telescòpics, amortitzables en 150 usos i taulers de fusta de pi, amortitzables en 10 usos.

NORMATIVA D'APLICACIÓ

Elaboració, transport i posada en obra del formigó: Instrucción de Hormigón Estructural (EHE-08).

Execució: CTE. DB-SE-F Seguridad estructural: Fábrica.

CRITERI D'AMIDAMENT EN PROJECTE

Longitud mesurada segons documentació gràfica de Projecte, incloent les entregues en els suports.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà l'obra recién executada enfront de pluges, gelades i temperatures elevades.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà la longitud realment executada segons especificacions de Projecte, incloent els acords en els suports.

CRITERI DE VALORACIÓ ECONÒMICA

El preu inclou l'elaboració de la ferralla (tall, doblegat i conformat d'elements) en taller industrial i el muntatge en el lloc definitiu de la seva col·locació en obra.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 01 03

Teules i materials ceràmics.

3,391

2,713

17 04 05

Ferro i acer.

0,286

0,136

17 01 01

Formigó (formigons, morters i prefabricats).

0,314

0,209

01 04 09

Residus de sorra i argiles.

0,030

0,019

01 04 08

Residus de grava i roques triturades diferents dels esmentats en el codi 01 04 07.

0,113

0,075

17 02 01

Fusta.

1,725

1,568

Residus generats:

5,859

4,721

15 01 01

Envasos de paper i cartró.

0,089

0,119

17 02 03

Plàstic.

0,039

0,065

17 02 01

Fusta.

0,138

0,125

Envasos:

0,266

0,309

Total residus:

6,125

5,030
