FCF040

U

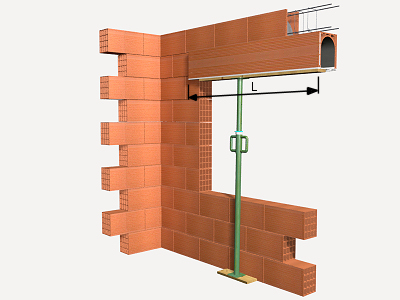

Caixa de persiana ceràmica i llinda de fàbrica armada de blocs en "U" ceràmics.

195,56€

Caixa de persiana ceràmica amb aïllament de poliestirè expandit elastificat amb grafit incorporat, de 28 cm d'amplada, 31,4 cm d'altura i 120 cm de longitud, per revestir. i llinda de fàbrica armada formada per blocs en "U" ceràmics, de 15 cm d'amplada, 20 cm d'altura i 50 cm de longitud, per revestir; rebudes amb morter de ciment industrial, color gris, M-5, subministrat a granel; amb reforç de formigó de replè preparat en obra, abocament amb mitjans manuals, i acer UNE-EN 10080 B 500 S, quantia 1,32 kg, muntatge i desmuntatge d'estintolament compost per 2 puntals metàl·lics telescòpics, amortitzables en 150 usos i taulers de fusta de pi, amortitzables en 10 usos. Inclús plaques de contenció, testeres, ancoratges, eix, rodaments, tapa de registre, guies i membrana d'estanquitat a l'aire. El preu inclou l'elaboració de la ferralla (tall, doblegat i conformat d'elements) en taller industrial i el muntatge en el lloc definitiu de la seva col·locació en obra.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt02bcr026a

U

Bloc en "U" ceràmic, de 15 cm d'amplada, 20 cm d'altura i 50 cm de longitud, per revestir.

2,400

1,57

3,77

mt02bcr030ah

U

Caixa de persiana ceràmica amb aïllament de poliestirè expandit elastificat amb grafit incorporat, de 28 cm d'amplada, 31,4 cm d'altura i 120 cm de longitud, per revestir. inclús plaques de contenció, testeres, ancoratges, eix, rodaments, tapa de registre, guies i membrana d'estanquitat a l'aire.

1,000

161,40

161,40

mt07aco010c

kg

Ferralla elaborada en taller industrial amb acer en barres corrugades, UNE-EN 10080 B 500 S, de varis diàmetres.

1,320

0,81

1,07

mt08var050

kg

Filferro galvanitzat per a lligar, de 1,30 mm de diàmetre.

0,030

1,10

0,03

mt09mif010cb

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-5 (resistència a compressió 5 N/mm²), subministrat a granel, segons UNE-EN 998-2.

0,020

30,98

0,62

mt08aaa010a

m³

Aigua.

0,010

1,50

0,02

mt08cem011a

kg

Ciment Pòrtland CEM II/B-L 32,5 R, color gris, en sacs, segons UNE-EN 197-1.

15,441

0,10

1,54

mt01arg006

t

Sorra de cantera, per a formigó preparat en obra.

0,021

16,79

0,35

mt01arg007a

t

Àrid gruixut homogeneïtzat, de mida màxima 12 mm.

0,042

16,64

0,70

mt50spa050m

m³

Tauló de fusta de pi, dimensions 20x7,2 cm.

0,003

305,00

0,92

mt50spa101

kg

Claus d'acer.

0,053

1,30

0,07

mt50spa081a

U

Puntal metàl·lic telescòpic, de fins a 3 m d'altura.

0,014

13,37

0,19

Subtotal materials:

170,68

2

Equip i maquinària

mq06hor010

h

Formigonera.

0,022

1,68

0,04

mq06mms010

h

Mesclador continu amb sitja, per a morter industrial en sec, subministrat a granel.

0,072

1,73

0,12

Subtotal equip i maquinària:

0,16

3

Mà d'obra

mo021

h

Oficial 1ª construcció en treballs de ram de paleta.

0,407

25,08

10,21

mo114

h

Peó ordinari construcció en treballs de ram de paleta.

0,430

21,69

9,33

mo043

h

Oficial 1ª ferrallista.

0,027

26,20

0,71

mo090

h

Ajudant ferrallista.

0,027

23,79

0,64

Subtotal mà d'obra:

20,89

4

Costos directes complementaris

%

Costos directes complementaris

2,000

191,73

3,83

Cost de manteniment decennal: 5,87€ en els primers 10 anys.

Costos directes (1+2+3+4):

195,56

Referència norma UNE i Títol de la norma transposició de norma harmonitzada

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNE-EN 197-1:2011

1.7.2012

1.7.2013

1+

Cemento. Parte 1: Composición, especificaciones y criterios de conformidad de los cementos comunes.

UNITAT D'OBRA FCF040: CAIXA DE PERSIANA CERÀMICA I LLINDA DE FÀBRICA ARMADA DE BLOCS EN "U" CERÀMICS.

CARACTERÍSTIQUES TÈCNIQUES

Caixa de persiana ceràmica amb aïllament de poliestirè expandit elastificat amb grafit incorporat, de 28 cm d'amplada, 31,4 cm d'altura i 120 cm de longitud, per revestir. i llinda de fàbrica armada formada per blocs en "U" ceràmics, de 15 cm d'amplada, 20 cm d'altura i 50 cm de longitud, per revestir; rebudes amb morter de ciment industrial, color gris, M-5, subministrat a granel; amb reforç de formigó de replè preparat en obra, abocament amb mitjans manuals, i acer UNE-EN 10080 B 500 S, quantia 1,32 kg, muntatge i desmuntatge d'estintolament compost per 2 puntals metàl·lics telescòpics, amortitzables en 150 usos i taulers de fusta de pi, amortitzables en 10 usos. Inclús plaques de contenció, testeres, ancoratges, eix, rodaments, tapa de registre, guies i membrana d'estanquitat a l'aire.

NORMATIVA D'APLICACIÓ

Elaboració, transport i posada en obra del formigó: Instrucción de Hormigón Estructural (EHE-08).

Execució: CTE. DB-SE-F Seguridad estructural: Fábrica.

CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà l'obra recién executada enfront de pluges, gelades i temperatures elevades.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.

CRITERI DE VALORACIÓ ECONÒMICA

El preu inclou l'elaboració de la ferralla (tall, doblegat i conformat d'elements) en taller industrial i el muntatge en el lloc definitiu de la seva col·locació en obra.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 01 03

Teules i materials ceràmics.

0,864

0,691

17 01 02

Maons.

1,596

1,277

17 04 05

Ferro i acer.

0,187

0,089

17 01 01

Formigó (formigons, morters i prefabricats).

1,391

0,927

01 04 09

Residus de sorra i argiles.

0,063

0,039

01 04 08

Residus de grava i roques triturades diferents dels esmentats en el codi 01 04 07.

0,227

0,151

17 02 01

Fusta.

1,725

1,568

Residus generats:

6,053

4,743

15 01 01

Envasos de paper i cartró.

0,333

0,444

17 02 03

Plàstic.

0,053

0,088

17 02 01

Fusta.

0,341

0,310

Envasos:

0,727

0,842

Total residus:

6,780

5,586
