Enviar suggeriment | Exportació: |
IBF010 |
U |

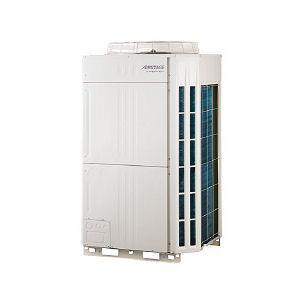

Unitat exterior d'aire condicionat. |
10.050,77€ |
Unitat exterior d'aire condicionat Airstage V-IV, sistema VRF bomba de calor, model AJY072LALDH "FUJITSU", amb compressor DC Twin Rotary amb tecnologia Inverter i ventilador CFD amb motor DC amb tecnologia Inverter, nº màxim d'unitats interiors connectables 17, rang de capacitat d'unitats interiors connectables des de 11,2 fins a 33,6 kW, potència frigorífica 22,4 kW (temperatura de bulb humit de l'aire interior 27°C, temperatura de bulb sec de l'aire interior 19°C, temperatura de bulb humit de l'aire exterior 35°C, temperatura de bulb sec de l'aire exterior 24°C), potència calorífica 22,4 kW (temperatura de bulb humit de l'aire interior 20°C, temperatura de bulb sec de l'aire interior 15°C, temperatura de bulb humit de l'aire exterior 7°C, temperatura de bulb sec de l'aire exterior 6°C), EER/COP: 3,76/4,13, alimentació trifàsica (400V/50Hz), consum elèctric en refrigeració/calefacció: 5,95/5,42 kW, cabal d'aire 11100 m³/h, pressió sonora en refrigeració/calefacció: 58/59 dBA, potència sonora en refrigeració/calefacció: 79/80 dBA, amplada 930 mm, profunditat 765 mm, altura 1690 mm, pes 252 kg, diàmetre de connexió de la canonada de líquid 12,7 mm, diàmetre de connexió de la canonada de gas 22,2 mm, refrigerant R-410A, càrrega de refrigerant 11,7 kg, rang de funcionament de temperatura de l'aire exterior en refrigeració des de -15 fins a 46°C, rang de funcionament de temperatura de l'aire exterior en calefacció des de -20 fins a 21°C. El preu no inclou els elements antivibratoris de terra, la canalització ni el cablejat elèctric d'alimentació. |
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
1 |
Materials |
||||
mt42fuj022a |
U |
Unitat exterior d'aire condicionat Airstage V-IV, sistema VRF bomba de calor, model AJY072LALDH "FUJITSU", amb compressor DC Twin Rotary amb tecnologia Inverter i ventilador CFD amb motor DC amb tecnologia Inverter, nº màxim d'unitats interiors connectables 17, rang de capacitat d'unitats interiors connectables des de 11,2 fins a 33,6 kW, potència frigorífica 22,4 kW (temperatura de bulb humit de l'aire interior 27°C, temperatura de bulb sec de l'aire interior 19°C, temperatura de bulb humit de l'aire exterior 35°C, temperatura de bulb sec de l'aire exterior 24°C), potència calorífica 22,4 kW (temperatura de bulb humit de l'aire interior 20°C, temperatura de bulb sec de l'aire interior 15°C, temperatura de bulb humit de l'aire exterior 7°C, temperatura de bulb sec de l'aire exterior 6°C), EER/COP: 3,76/4,13, alimentació trifàsica (400V/50Hz), consum elèctric en refrigeració/calefacció: 5,95/5,42 kW, cabal d'aire 11100 m³/h, pressió sonora en refrigeració/calefacció: 58/59 dBA, potència sonora en refrigeració/calefacció: 79/80 dBA, amplada 930 mm, profunditat 765 mm, altura 1690 mm, pes 252 kg, diàmetre de connexió de la canonada de líquid 12,7 mm, diàmetre de connexió de la canonada de gas 22,2 mm, refrigerant R-410A, càrrega de refrigerant 11,7 kg, rang de funcionament de temperatura de l'aire exterior en refrigeració des de -15 fins a 46°C, rang de funcionament de temperatura de l'aire exterior en calefacció des de -20 fins a 21°C. |
1,000 |
9.460,00 |
9.460,00 |
Subtotal materials: |
9.460,00 |
||||
2 |
Mà d'obra |
||||
mo005 |
h |
Oficial 1ª instal·lador de climatització. |
7,212 |
29,34 |
211,60 |
mo104 |
h |
Ajudant instal·lador de climatització. |
7,212 |
25,25 |
182,10 |
Subtotal mà d'obra: |
393,70 |
||||
3 |
Costos directes complementaris |
||||
% |
Costos directes complementaris |
2,000 |
9.853,70 |
197,07 |
|
Cost de manteniment decennal: 3.517,77€ en els primers 10 anys. |
Costos directes (1+2+3): |
10.050,77 |
Plec de condicions
UNITAT D'OBRA IBF010: UNITAT EXTERIOR D'AIRE CONDICIONAT. CARACTERÍSTIQUES TÈCNIQUES Unitat exterior d'aire condicionat Airstage V-IV, sistema VRF bomba de calor, model AJY072LALDH "FUJITSU", amb compressor DC Twin Rotary amb tecnologia Inverter i ventilador CFD amb motor DC amb tecnologia Inverter, nº màxim d'unitats interiors connectables 17, rang de capacitat d'unitats interiors connectables des de 11,2 fins a 33,6 kW, potència frigorífica 22,4 kW (temperatura de bulb humit de l'aire interior 27°C, temperatura de bulb sec de l'aire interior 19°C, temperatura de bulb humit de l'aire exterior 35°C, temperatura de bulb sec de l'aire exterior 24°C), potència calorífica 22,4 kW (temperatura de bulb humit de l'aire interior 20°C, temperatura de bulb sec de l'aire interior 15°C, temperatura de bulb humit de l'aire exterior 7°C, temperatura de bulb sec de l'aire exterior 6°C), EER/COP: 3,76/4,13, alimentació trifàsica (400V/50Hz), consum elèctric en refrigeració/calefacció: 5,95/5,42 kW, cabal d'aire 11100 m³/h, pressió sonora en refrigeració/calefacció: 58/59 dBA, potència sonora en refrigeració/calefacció: 79/80 dBA, amplada 930 mm, profunditat 765 mm, altura 1690 mm, pes 252 kg, diàmetre de connexió de la canonada de líquid 12,7 mm, diàmetre de connexió de la canonada de gas 22,2 mm, refrigerant R-410A, càrrega de refrigerant 11,7 kg, rang de funcionament de temperatura de l'aire exterior en refrigeració des de -15 fins a 46°C, rang de funcionament de temperatura de l'aire exterior en calefacció des de -20 fins a 21°C. CRITERI D'AMIDAMENT EN PROJECTE Nombre d'unitats previstes, segons documentació gràfica de Projecte. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Es comprovarà que la seva situació es correspon amb la de Projecte i que hi ha espai suficient per a la seva instal·lació. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Replanteig. Col·locació i fixació. Connexió a les línies frigorífiques. Connexió a la xarxa elèctrica. Connexió a la xarxa de desguàs. Posada en marxa. CONDICIONS DE TERMINACIÓ. La fixació al parament suport serà adequada, evitant-se sorolls i vibracions. CONSERVACIÓ I MANTENIMENT. Es protegirà enfront de cops i esquitxades. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte. CRITERI DE VALORACIÓ ECONÒMICA El preu no inclou els elements antivibratoris de terra, la canalització ni el cablejat elèctric d'alimentació. |
Residus generats
Codi LER |
Tipus |
Pes (kg) |
Volum (l) |
15 01 01 |
Envasos de paper i cartró. |
0,180 |
0,240 |
17 02 03 |
Plàstic. |
0,090 |
0,150 |
Envasos: |
0,270 |
0,390 |
